概述
Φ3.4mm 行星减速箱（MD版）
产品型号：ZWBMD003003
直径（mm）：3.4
长度（mm）：6~10.5
传输功率(W)：0.7
额定容许力矩(Nm)：0.005
环境温度（℃）：-10~70
输出端轴承：滑动轴承
减速箱技术数据
| 级数 | 1 | 2 | 3 | 4 |
| 减速比 | 5 | 25 | 125 | 625 |
| 最大传连续输功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 最大瞬时传输功率（W） | 0.7 | 0.7 | 0.7 | 0.7 |
| 额定容许力矩（Nm） | 0.005 | 0.005 | 0.005 | 0.005 |
| 最大瞬间容许力矩(Nm) | 0.015 | 0.015 | 0.015 | 0.015 |
| 最大效率(%) | 85 | 72 | 61 | 52 |
| 空载平均空回(°) | 2 | 2 | 2 | 2 |
| 齿轮箱长度L1(mm) | 6 | 7.5 | 9 | 10.5 |
推荐型号
| 型号 | 典型应用参数 | 齿轮箱额定容许力矩 | 齿轮箱瞬间容许力矩 | 减速比 | 减速箱长 L1 | ||||
| 额定电压 | 1000pps频率转速 | 额定力矩 | 总长 L | ||||||
| VDC | rpm | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD003003-5 | 3.0 | 600.0 | 1.0 | 0.10 | 10.75 | 50 | 150 | 5 | 6.0 |
| ZWBMD003003-25 | 3.0 | 120.0 | 3.6 | 0.35 | 12.25 | 50 | 150 | 25 | 7.5 |
| ZWBMD003003-125 | 3.0 | 24.0 | 12 | 1.18 | 13.75 | 50 | 150 | 125 | 9.0 |
| ZWBMD003003-625 | 3.0 | 4.8 | 45 | 4.41 | 15.25 | 50 | 150 | 625 | 10.5 |
*注：以上具体参数可根据客户要求定制。

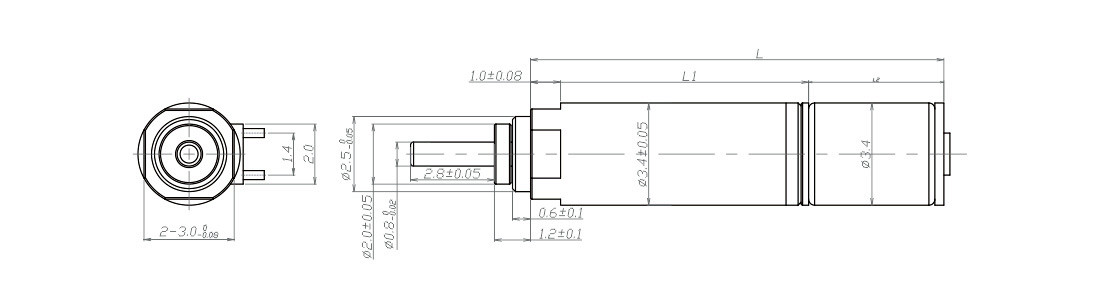

设计图纸
查看详情
资料下载
Φ3.4mm 行星减速箱（MD版）规格书
